Исследование расширенного раздела диска


Если на диске создан только первичный раздел, можно переходить к анализу логического диска C: (соответствующая процедура будет описана ниже). Если же есть расширенный раздел, необходимо проверить сектор таблицы логических дисков. Это самый первый сектор в расширенном разделе (рис.6.5).

Давайте посмотрим на этот сектор.

Запустите программу DISKEDIT.EXE, определите с ее помощью расположение расширенного раздела (дорожка, головка и номер сектора). Затем из меню Object выберите строку Physical Sector. На экране появится диалоговая панель Select physical sector range, с помощью которой можно выбрать для просмотра один или несколько секторов (рис. 6.14).

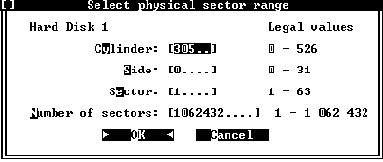

Рис. 6.14. Просмотр сектора по его физическому расположению на диске

В нашем случае согласно рис. 6.12 первый сектор расширенного раздела рсполгается на 305 дорожке, головка 0, сектор 1. Укажите нужные значения и нажмите кнопку OK.

Сектор таблицы логических дисков, в отличие от сектора главной загрузочной записи, практически пуст (рис. 6.15).

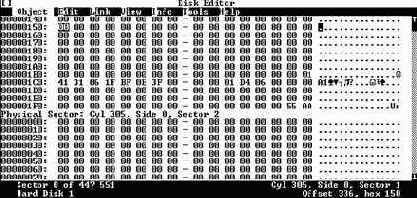

Рис. 6.15. Просмотр сектора таблицы логических дисков

Все байты в нем от начала и до смещения 1BDh включительно должны содержать нулевой значение. Далее со смещения 1BEh располагается таблица логических дисков, состоящая из двух элементов. В конце сектора располагается уже знакомая вам сигнатура - значение 0AA55h.

Формат элементов полностью аналогичен формату элементов таблицы разделов, поэтому вы можете использовать форматный просмотр (рис. 6.16). Для этого установите курсор на байт со смещением 1BEh и затем из меню View выберите строку as Partition Table.

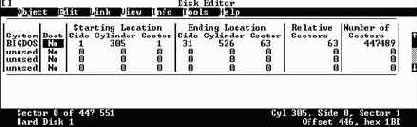

Рис. 6.16. Форматный просмотр таблицы логических дисков

Первая строка таблицы логических дисков описывает логический диск D:, вторая содержит нулевые значения. Если бы в расширенном разделе были созданы несколько логических дисков, второй элемент таблицы таблицы логических дисков указывал на следующий сектор таблицы логических дисков, расположенный непосредственно перед логическим диском E:.

Последняя в списке таблица логических дисков всегда состоит из одной строки, которая описывает последний логический диск.
